[自用]支持U+ V2深度隐藏的 iBOOT 2012 工具箱 [附:U+ 和 BIOS U盘启动设置教程]

[复制链接]
发表于 2011-12-2 10:13:56 | 显示全部楼层 |阅读模式
一、U+ V2简介:
   U+ V2(第二代U+技术)是 UltraISO 9.5 引进的新的U盘启动技术。
   1) 包括 USB-HDD+ v2 和 USB-ZIP+ v2两种模式,原来的启动模式(USB-HDD+ 和USB-ZIP+)继续保留
   2) 大幅提高U盘的启动兼容性,几乎可以100%从支持U盘启动的电脑上成功启动(按Ctrl键)
   3) 支持创建独立的启动分区,Windows下不可见,可防止病毒程序修改启动文件
   4) 支持“深度隐藏”启动分区,分区工具不可见,可防止修改启动分区

   与U+相比,U+ V2在技术上增加了以下功能:
   1)启动驱动器号校正
   有些BIOS在调用MBR程序时,会传递错误的U盘驱动器号(drive number),U+ v2会自动纠正。
   2)0扇区调整
   有些BIOS会据自己的规则,重新定位U盘的0扇区,U+ v2会自动判别并支持。
   3)优化MBR区布局,占用252个扇区(U+ 只占用1个扇区),避免BIOS跳过U盘从硬盘启动,或者因0扇区重定位错误而导致U盘启动死机
   4)根据BIOS是否支持EDD,自动转换启动模式
  对于新电脑,BIOS支持EDD,U+ v2使用HDD+模式;对于老电脑,不支持EDD,U+ v2自动转用ZIP+模式
   5)支持“深度隐藏”启动分区,提高安全性

二、iBoot 2012工具箱介绍

   工具箱包括 3.1个 PE (注:其中 Native XP PE 和 XP SP3 PE 内容一样,只是封装方式不同,算2个PE不合适,就算 1.1 个吧) 和 DOS.

   1)3.1 个 PE 包括:
       我心如水 SERVER 2003 PE v2012.1 珍藏版 72MB       (可选 外置驱动、软件和网启包 182M
       我心如水 WIN7PE_2012.1 维护版              85MB
       逆天使 TANGO XP SP3 PE, MY366 修改版   33MB
       逆天使 TANGO Native XP PE, 基于hotdll 修改版YY版     一级内核3.5MB, 二级内核+程序 28.1MB

   2)DOS 为:
       迈思工作室 MAXDOS 9.1,MYIE33 加强版   13MB

   3)统一ISO,可刻盘/U+/量产
   4)  支持U+ V2深度隐藏分区部署

光盘/U盘启动界面:


进入Windows Server 2003 PE后显示界面:



进入Windows 7 PE后的显示界面:


进入Windows XP SP3 PE/Native XP PE后的显示界面:


进入DOS工具箱后的显示界面:



三、部署和使用
     详细 U+ 部署教程见#7楼,BIOS U盘启动设置教程见#8楼。

U+ V2 深度隐藏部署界面:



四、文件说明

启动文件列表:



1)winpe.iso   为 我心如水 SERVER 2003 PE v2012.1 珍藏版,可替换成其它 03PE
2)win7pe.iso 为 我心如水 WIN7PE_2012.1 维护版,可替换成其它 win7PE
3)winxpe.iso 为 逆天使 TANGO XP SP3 PE, MY366 修改版,可替换成其它 XPSP3 PE
4)natxpe.iso 为 逆天使 TANGO Native XP SP3 PE, YY版,可替换成其它 Native XPSP3 PE
5)maxdos.img 为 迈思工作室 MAXDOS 9.1,MYIE33 加强版,可替换成其它DOS工具箱
6)可选的PE外置驱动、软件和网启包在MINIPE文件夹,如果需要,在U+后将整个MINIPE文件夹提取到U盘的可见分区根目录即可,也可根据自己的需要进行定制

五、下载
文件名:IBOOT2012.iso
文件大小:418.33MB
下载链接:http://115.com/file/dpxnhsjq#
MD5:2e37d19a759a021a8fc308031b268161

注:本工具箱已终结,个人总结在 #20 楼。

[ 本帖最后由 usbzip 于 2011-12-7 11:23 编辑 ]
发表于 2011-12-2 10:47:47 | 显示全部楼层
首次座沙发,支持一个。
回复

使用道具 举报

 楼主| 发表于 2011-12-2 18:47:18 | 显示全部楼层
顺便报告一下身边几台电脑的测试成功情况:
老古董 Dell L60(2003年,P4 2.0/845GL主板)
联想家悦 H1509(2008年,X2 4600+)
ThinkPad E420(2011年,i3 2310)
回复

使用道具 举报

 楼主| 发表于 2011-12-2 19:01:20 | 显示全部楼层
补充:U盘用的是 Apacer 钢铁侠 16GB,群联主控。
回复

使用道具 举报

发表于 2011-12-2 19:30:44 | 显示全部楼层
楼主DIY的不错~

多谢给大伙分享心得~

楼主分享的 心得总结 被软碟通作者 借用了
http://www.ultraiso.net/ezbbbs/v ... 8453&extra=page%3D1
[转贴] EasyBoot 6.52 调用 ISO/IMG 文件的几种方法原文链接:http://bbs.wuyou.net/forum.php?mod=viewthread&tid=202787
回复

使用道具 举报

发表于 2011-12-2 21:15:58 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
回复

使用道具 举报

 楼主| 发表于 2011-12-3 14:29:49 | 显示全部楼层
[教程]如何用U+制作启动U盘

软件下载地址:http://cn.ezbsystems.com/ultraiso/download.htm

说明:1)以下内容来自网络,原文以UltraISO 9.2为例,新版 U9.52 操作方法一样

      2)U+ V2 的推荐参数设置见 1#楼

新版UltraISO 9.2E的启动U盘的制作方法十分简单:
1、运行UltraISO 9.2 PE

2、在主菜单选文件”-〉“打开”,出现“打开ISO文件对话框”

3、选择镜像文件setup98.img(或者BootCD_070911.ISOubuntu-8.04-desktop-i386.iso)点击“打开”按钮

4、在主菜单选“启动光盘”-〉“写入硬盘映像”,出现“写入硬盘映像”对话框

5、插入U盘,选择USB-HDD/USB-ZIP/USB-HDD+/USB-ZIP+模式之一,点击“写入”按钮,UltraISO会提示“警告!驱动器(-X-: -容量-)-型号- 上的所有数据会丢失! 您确定继续吗?”,点击“是”即开始启动U盘制作







6、制作完成后拔出U

[ 本帖最后由 usbzip 于 2011-12-5 11:39 编辑 ]
回复

使用道具 举报

 楼主| 发表于 2011-12-3 14:32:53 | 显示全部楼层
[教程]如何正确设置BIOS实现U盘启动

只要你的主板是03年以后出产的,基本都可以支持U盘启动!
那时候Intel平台还是478针奔四/赛扬的天下,AMD平台则是462针的速龙/毒龙的天下。芯片组主要是三家:Intel芯片组有845D/E/PE/GL/GV/GE等,除少量845D搭配ICH2南桥不支持U盘启动外,其它都是搭配ICH4南桥(大芯片),支持U盘启动没问题;VIA芯片组基本是KT266/333/400P4X333/400/533,只要南桥是VT8235就没问题,8237就更不用说了;SIS芯片组则有SIS740/745/746/748SIS650/651/648/655,只要南桥是SIS962以上的也没问题。以上提到的三种南桥都是三家各自的第一款支持USB2.0的南桥芯片,只要主板支持USB2.0,bios设置中的启动设备选项里就会有USB设备可选,就可以支持U盘启动。此后的主板不管是英特尔的775平台还是AMD754/939/AM2平台支持U盘启动更是不在话下。(PS:本人是搞电脑维修的,对硬件参数还算熟悉,至少曾在几十块新老主板上试验过U盘启动,最老的是在硕泰克当年一款KT266A+8235的经典主板75DRV4上,845GL更是家常便饭)


第二个问题要复杂一些:
1.进入主板bios设置界面的方法
早期主板bios主要有三种:AwardPheonixAMI,后来前两家合并了,现在就是两家:Pheonix-AwardAMI,前者更为常见。进入bios设置的方式基本都是在开机时按“Del”键,不过有些品牌的主板比较特殊,例如华擎是按F2;笔记本则是按F2的居多,也有按F1、ESC的。 设置完毕保存退出则基本都是按F10

2.设置U盘启动的bios菜单项.
常见的情形有以下几种:


A、无需进入bios设置的 现在好多名牌大厂主板无需进入bios界面就可以用快捷键选择USB启动,像华硕和联想的F8华擎的F11、IBM笔记本的F12等等,只要按下这些快捷键,再选择USB设备就可以顺利启动,根本无需在意U盘的启动格式是HDD还是ZIP,应该说是比较方便的。

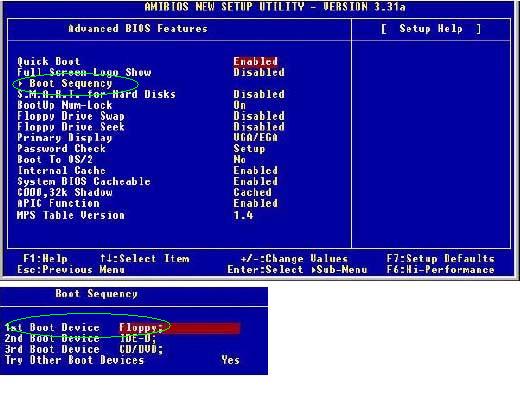

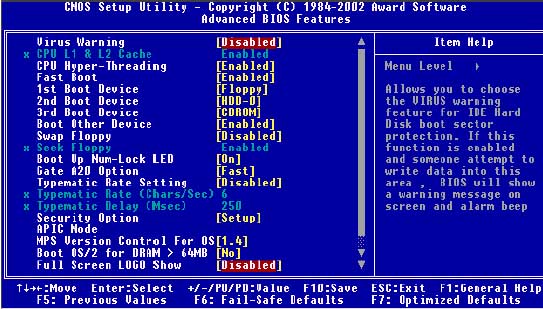

B、较早的Award和AMI 只要设置一项即把1st boot device设置为USB-HDD,图:

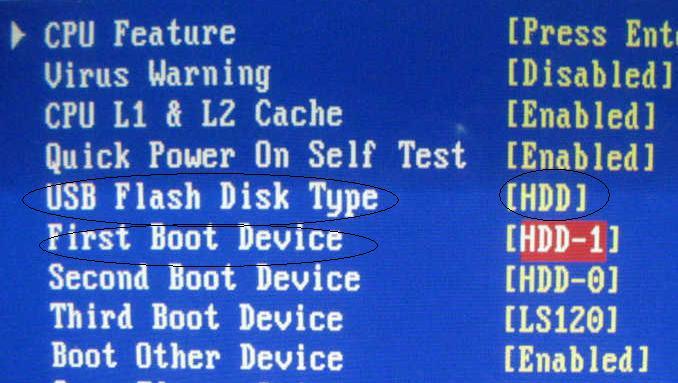

从图上看出,早期的Award和AMI界面很相似,都是到Advanced BIOS Feature菜单下进行设置,由于晨枫U盘维护工具一般是把U盘做成USB-hdd启动方式,我们就在这里选择USB-HDD为第一启动设备。少数Award主板在这里还会有一个Flash Disk Type的菜单,意思是“U盘读取方式”,需要设为HDD才行。如下图:




现在较新的主板bios基本上都是把U盘当做硬盘对待,bios中没有USB-hdd的选项,这种bios设置U盘启动都需要同时设置两个项目,下面是几个具体例子:

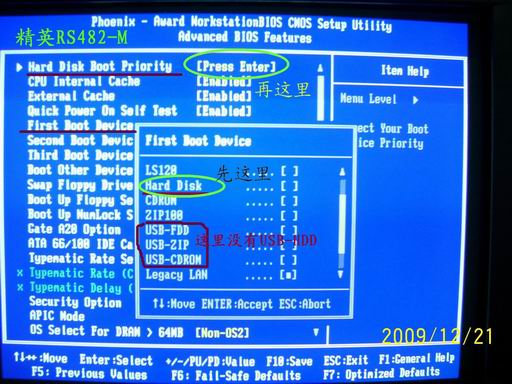

C、精英RS482-M主板,先把硬盘设为第一启动设备,然后再到上面那个"hard disk boot priority"的项目,里面可以同时看到硬盘和U盘的型号,把U盘调到第一位即可

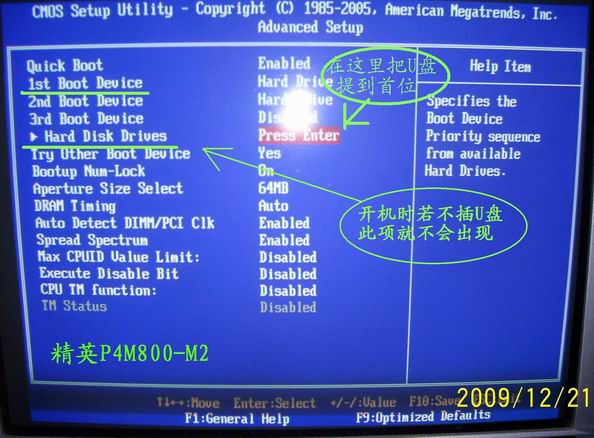

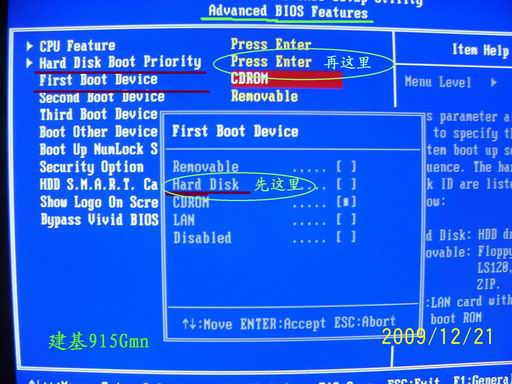

D更常见的新情况是,bios中根本不出现类似USB-???的项目,这是主板把U盘当硬盘对待,设置U盘启动大多涉及两个菜单项目,名称基本上就是“1st boot device”、“boot sequece”、“Hard disk boot priority”之类。设置思路基本就是先把硬盘设为第一启动设备,再到硬盘选择项目中把U盘提到首位。提供几个图片供大家参考,AWARD和AMI都有,大同小异:

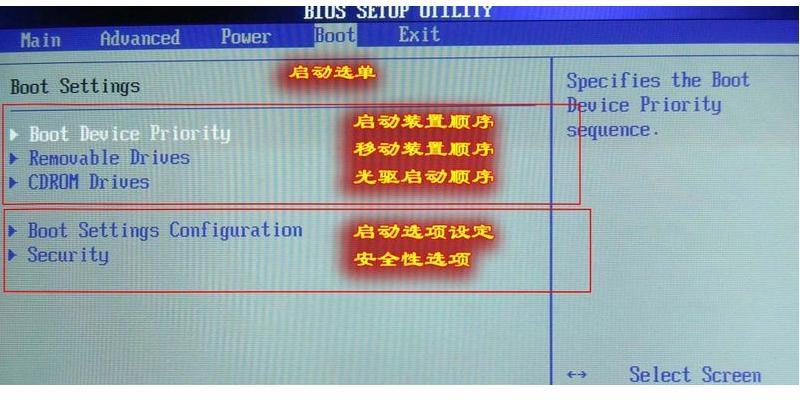

E、还有一种AMI设置界面(华擎主板和部分华硕主板)如下图,在boot选项卡中可以设置启动顺序:




以上列举的几种情形可能并不全面,不过,虽然不同主板的bios设置不尽相同,但基本离不开这几个名称:“1st boot device”、“boot sequency”、“Hard disk boot priority”、“Boot Device Priority”,所以设置起来并不困难。

经过以上设置,相信你的主板应该可以顺利实现U盘启动了



[ 本帖最后由 usbzip 于 2011-12-5 09:43 编辑 ]
回复

使用道具 举报

 楼主| 发表于 2011-12-3 14:40:02 | 显示全部楼层
原帖由 fudi 于 2011-12-2 19:30 发表
楼主DIY的不错~

多谢给大伙分享心得~

楼主分享的 心得总结 被软碟通作者 借用了
http://www.ultraiso.net/ezbbbs/v ... 8453&extra=page%3D1
[转贴] EasyBoot 6.52 调用 ISO/IMG 文件的几种方法原文链 ...


多谢fudi。

今天访问了EZB论坛,发现不少有用的资料,就“借”了一些,供网友参考。
回复

使用道具 举报

发表于 2011-12-4 11:28:29 | 显示全部楼层
好教程 支持一个
回复

使用道具 举报

发表于 2011-12-4 22:31:31 | 显示全部楼层

回复 #1 usbzip 的帖子

好的东西永远收藏,谢了!
回复

使用道具 举报

 楼主| 发表于 2011-12-5 10:29:10 | 显示全部楼层
又测试了两台电脑:
老古董 IBM ThinkPad X31 (2003年,Pentium M 1.3G/855GM)    成功
ASUS EPC 900 (2009年,Celeron M 900/915GML)                成功
回复

使用道具 举报

 楼主| 发表于 2011-12-5 10:32:45 | 显示全部楼层
另外,觉得老电脑运行 03PE 嫌慢了些,原 PE+DOS 修订为 3PE+DOS,增加逆天使迷你 XP SP3 PE可用于老电脑,我心如水 Win7 PE 用于新电脑。

03PE 也增加了可选外置,方便什么时候自己想上网用。
回复

使用道具 举报

发表于 2011-12-6 07:55:06 | 显示全部楼层

支持一个

支持usbzip:

建议继续更新:
建议只用2个PE(03+win7)加DOS工具,否则体积太大了!

另,我用PowerISO v4.9提取迈思工作室 MAXDOS 9.1,MYIE33 加强版
再用EasyBoot v5.10整合到其它ISO中,启动不了MAXDOS 9.1,求解?
另用EasyBoot v5.10修改不了您的启动菜单,求教?

谢谢usbzip上校!
回复

使用道具 举报

发表于 2011-12-6 12:27:05 | 显示全部楼层
喜欢3个pe,U盘太大,空间严重浪废
回复

使用道具 举报

发表于 2011-12-6 16:15:21 | 显示全部楼层
学习了,支持下!!!!!!!!!
回复

使用道具 举报

发表于 2011-12-7 10:26:03 | 显示全部楼层
楼主的下载文件提取码呢?
回复

使用道具 举报

 楼主| 发表于 2011-12-7 10:52:46 | 显示全部楼层
觉得老电脑运行 逆天使迷你 XP SP3 PE 还是太慢,增加 逆天使 Native PE YY版(基于 hotdll 的修改版),一级内核仅 3.5MB,启动老电脑的确很快,感觉和启动新电脑一样。

到现在自己终于满意了,不会再折腾了。

也为这个自用工具箱也起个名字,就叫“iBOOT 2012 工具箱”。
回复

使用道具 举报

 楼主| 发表于 2011-12-7 10:55:51 | 显示全部楼层
测试最后一台天脑:
ThinkPad X61 (2008年, Core2 T7400)    成功
回复

使用道具 举报

 楼主| 发表于 2011-12-7 11:07:01 | 显示全部楼层
总结:
1、关于PE版本
    从测试情况看,所用的 XP/03/Win7 PE 均能够很稳定的运行在老电脑(2003年)和新电脑(2011年)上(十分感谢PE制作者的辛勤劳动!)自己如果电脑不多,选1个PE应该就够了。

2、关于启动速度
  Native PE启动速度真的很快,感觉和新机器的速度相当,稳定性目前也没有遇到问题,强烈推荐!

3、关于U+ V2和深度隐藏
  兼容性、易用性、安全性不错,比U+有很大进步!
回复

使用道具 举报

发表于 2012-1-21 11:00:49 | 显示全部楼层
好东西啊,能支持V2 和深度隐藏,提高了安全性,不容易被病毒破坏启动文件。
初步试用后,觉得很不错。强烈支持。

[ 本帖最后由 langzi886 于 2012-1-29 22:02 编辑 ]
