改造一个自动断电的电脑电源插座

sddylyd · 发表于 2007-3-7 09:27:02

原帖由 guo43 于 2007-3-5 05:24 PM 发表
既然不能,那么是否能就在电源插座前端加一个物理开关就可以呢?

可以，有的电源也带你说的这个开关的。

sddylyd · 发表于 2007-3-7 09:30:47

原帖由 jasonwang 于 2007-3-6 11:40 PM 发表
根据感觉，绘出了图纸，不知道对于不对，望指教。

开机方法：
按住SW0，大约5秒，PC电源获得供电，继电器获得PC电源提供的12V电压，从而使SW1，SW2同时切合，SW0松开，供电完毕。

关机方法：
使用XP关毕计 ...

是这样的

sunsun · 发表于 2007-3-7 11:25:27

干脆买一个可以时间设定插座,50元左右

xuxuezeng · 发表于 2007-3-7 15:08:26

原帖由 jasonwang 于 2007-3-6 23:40 发表
根据感觉，绘出了图纸，不知道对于不对，望指教。

开机方法：
按住SW0，大约5秒，PC电源获得供电，继电器获得PC电源提供的12V电压，从而使SW1，SW2同时切合，SW0松开，供电完毕。

关机方法：
使用XP关毕计 ...

原理是这样的,只是开机时间不会有5秒了,中要一开机继电器就会闭合的,SWO只要一个接点就可!

jasonwang · 发表于 2007-3-7 15:29:53

原帖由 xuxuezeng 于 2007-3-7 03:08 PM 发表

原理是这样的,只是开机时间不会有5秒了,中要一开机继电器就会闭合的,SWO只要一个接点就可!

当然<5秒，我只是大个比方。

xuxuezeng · 发表于 2007-3-13 16:26:40

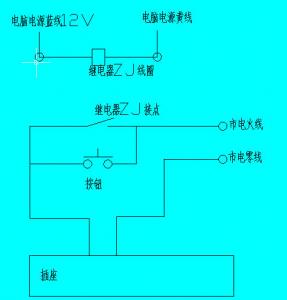

我画了一个原理图,让大家更容易理解一些,如果有一定的动手能力的话,就可以自己DIY一个电源插座:

shrkog · 发表于 2007-3-13 17:49:37

明白了,谢LZ启示.

zjq20032006 · 发表于 2007-3-13 18:32:42

如果把按钮开关变成主机的POWER是不是方便一些？

zjq20032006 · 发表于 2007-3-13 18:33:12

当然是在安全的条件下

石磊 · 发表于 2007-3-13 19:08:20

曾经在《电子制作》这本杂志看到过这种方案的解决。

xuxuezeng · 发表于 2007-3-13 21:28:39

原帖由 zjq20032006 于 2007-3-13 18:33 发表
当然是在安全的条件下

可以的,将开关插在主板上的一头取下,接入按钮的位置就行了,只是这样的话要破坏按钮的另一端了,而且当断电源开机功能失效了的时候,如BIOS设置丢了的时候,就麻烦了!

greenangel · 发表于 2007-3-13 22:20:33

原帖由 zjq20032006 于 2007-3-13 06:32 PM 发表
如果把按钮开关变成主机的POWER是不是方便一些？

变成reset键好，因为reset键基本上用不着

southpeter · 发表于 2007-3-14 13:55:26

很不错，学习了，回家试试看。

Devil74110 · 发表于 2007-3-24 11:15:10

太强了`就是感觉工程巨大啊`~

wuyou · 发表于 2007-3-24 12:22:58

原帖由 sunsun 于 2007-3-7 11:25 AM 发表
干脆买一个可以时间设定插座,50元左右

没错，市场有这种定时插座卖。

greenangel · 发表于 2007-3-25 16:43:01

原帖由 xuxuezeng 于 2007-3-13 09:28 PM 发表

可以的,将开关插在主板上的一头取下,接入按钮的位置就行了,只是这样的话要破坏按钮的另一端了,而且当断电源开机功能失效了的时候,如BIOS设置丢了的时候,就麻烦了!

当心开关线冒烟哦！

xuxuezeng · 发表于 2007-3-27 16:38:25

原帖由 greenangel 于 2007-3-25 16:43 发表

当心开关线冒烟哦！

开关线冒烟有两种情况:
1、火线与零线直接或间接接在一起，也就是短路；

2、线的容量不够，线先发热然后冒烟！

lndlh · 发表于 2007-3-28 19:04:15

强!!:victory: :victory:

xywlty · 发表于 2007-3-28 22:00:41

其实给计算机电源加一个双刀开关直接切断电源线不是更简单吗!!:lol

我现在就这样用那!!

jasonwang · 发表于 2007-3-29 14:56:14

原帖由 xuxuezeng 于 2007-3-13 04:26 PM 发表
我画了一个原理图,让大家更容易理解一些,如果有一定的动手能力的话,就可以自己DIY一个电源插座:

不要误导别人啊，你的图只有单刀，是有危险的。

jasonwang · 发表于 2007-3-29 14:58:22

原帖由 zjq20032006 于 2007-3-13 06:32 PM 发表
如果把按钮开关变成主机的POWER是不是方便一些？

想法不错，但是主机的POWER是弱电压开关，不可能用于200V电压切换。另外主机POWER控制线，太细，根本不适合，大电流，大电压。

xuxuezeng · 发表于 2007-3-30 15:51:57

原帖由 jasonwang 于 2007-3-29 14:56 发表

不要误导别人啊，你的图只有单刀，是有危险的。

不错,确切地说,是一个接点,但要接在火线上,也就是图中的L了,只要正确,是没有危险的,大家的家中大部份开关除了空气开关(也有单的空气开关)以外都是这种接法,当然可以多用一个接点,变成双刀的!

demijlm · 发表于 2007-3-30 18:56:50

好像有点复杂,自己做有点麻烦。
